Utilizzo dei sifoni come protezione affidabile per strumenti di misurazione

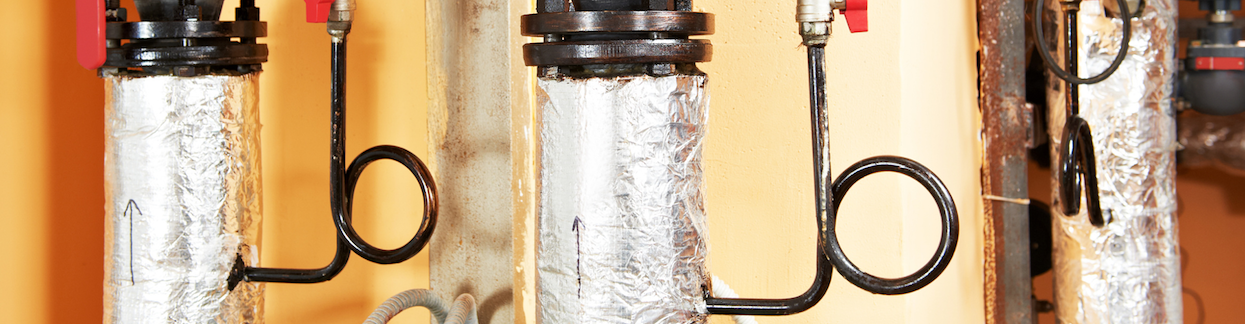

Il tubo è sagomato in modo che il fluido, ad es. l'acqua (o un altro fluido liquido o gassoso, anche il vapore) possa depositarsi all'interno di esso. A tale scopo, il tubo viene piegato in modo da ottenere una forma circolare o una forma a “U” al fine di avere un punto in cui il fluido può depositarsi. La forma a “U” o la forma circolare serve anche per il raffreddamento del fluido. Solo una piccolissima quantità del fluido caldo o bollente scorre attraverso il tubo. Questo ha una superficie relativamente ampia, che viene raffreddata dalla temperatura dell'ambiente, che a sua volta raffredda il fluido nel tubo. Con le estremità del tubo, a manicotto di serraggio, con filettatura  o con attacco a saldare, è possibile fissare una valvola a globo per manometri , alla quale può essere agganciato un manometro o un altro strumento di misurazione. Il tubo protegge lo stesso da picchi di pressione o temperature eccessivamente elevate del fluido, così da poter garantire misurazioni di pressione precise e a lungo termine in modo affidabile. Grazie al manometro a tubo Bourdon è possibile rilevare tempestivamente la sovrappressione. Se, tuttavia, un aumento della pressione non viene rilevato, l'installazione di una valvola di sicurezza o una valvola di sfioro può evitare sbalzi di pressione indesiderati.

Utilizzo dei sifoni come protezione affidabile per strumenti di misurazione

Il tubo è sagomato in modo che il fluido, ad es. l'acqua (o un altro fluido liquido o gassoso, anche il vapore) possa depositarsi all'interno di esso. A tale scopo, il tubo viene piegato in modo da ottenere una forma circolare o una forma a “U” al fine di avere un punto in cui il fluido può depositarsi. La forma a “U” o la forma circolare serve anche per il raffreddamento del fluido. Solo una piccolissima quantità del fluido caldo o bollente scorre attraverso il tubo. Questo ha una superficie relativamente ampia, che viene raffreddata dalla temperatura dell'ambiente, che a sua volta raffredda il fluido nel tubo. Con le estremità del tubo, a manicotto di serraggio, con filettatura  o con attacco a saldare, è possibile fissare una valvola a globo per manometri , alla quale può essere agganciato un manometro o un altro strumento di misurazione. Il tubo protegge lo stesso da picchi di pressione o temperature eccessivamente elevate del fluido, così da poter garantire misurazioni di pressione precise e a lungo termine in modo affidabile. Grazie al manometro a tubo Bourdon è possibile rilevare tempestivamente la sovrappressione. Se, tuttavia, un aumento della pressione non viene rilevato, l'installazione di una valvola di sicurezza o una valvola di sfioro può evitare sbalzi di pressione indesiderati.

Filtro

Configurazione del prodotto

sifone, attacco a saldare x attacco a saldare secondo DIN 16282 - Forma F in acciaio St35.8 con forma - U

WR01020003

sifone con attacco a saldare x attacco a saldare in acciaio St35.8 1/2" pollici, forma - U secondo DIN 16282 - Forma F

Caratteristiche tecniche

  • Sostanza fluidi liquidi, gas e vapori
  • Struttura attacco a saldare x attacco a saldare
  • Diametro 1/2"
  • Materiale acciaio St35.8
  • Pressione massima di esercizio massimo 160 bar a 120°C, massimo 120 bar a 300°C, massimo 100 bar a 400°C

23,20 €*

28,30 € IVA inclusa.

Articolo pronto in
disponibilità immediata
<b>Consegna rapida</b>*

sifone con presa di pressione orizzontale DIN 16282 - Forma B in acciaio inossidabile 1.4571

WR02010103

sifone con presa di pressione orizzontale 1/2" con attacco a saldare x manicotto, forma - U compatta, sifone per il raffreddamento del fluido

Caratteristiche tecniche

  • Sostanza fluidi liquidi, gas e vapori
  • Struttura attacco a saldare x manicotto
  • Diametro 1/2"
  • Materiale acciaio inossidabile 1.4571
  • Pressione massima di esercizio massimo 160 bar a 120°C, massimo 120 bar a 300°C, massimo 100 bar a 400°C

110,60 €*

134,93 € IVA inclusa.

Articolo pronto in
3 - 5 giorni lavorativi

sifone con forma circolare / ricciolo secondo DIN 16282 - Forma C in acciaio inossidabile 1.4571 con filetto maschio x manicotto 1/2"

WR03000103

sifone con forma circolare / ricciolo in acciaio inossidabile 1.4571 1/2" pollici con filetto maschio x manicotto per fluidi liquidi, gas e vapori

Caratteristiche tecniche

  • Sostanza fluidi liquidi, gas e vapori
  • Struttura filetto maschio x manicotto
  • Diametro 1/2"
  • Materiale acciaio inossidabile 1.4571
  • Pressione massima di esercizio massimo 160 bar a 120°C, massimo 120 bar a 300°C, massimo 100 bar a 400°C

126,30 €*

154,09 € IVA inclusa.

Articolo pronto in
3 - 5 giorni lavorativi

sifone in acciaio inossidabile 1.4571, filetto maschio x manicotto secondo DIN 16282 - Forma A con forma - U compatta

WR02000103

sifone in acciaio inossidabile 1.4571 1/2" pollici con filetto maschio x manicotto, forma - U compatta per fluidi liquidi, gas e vapori

Caratteristiche tecniche

  • Sostanza fluidi liquidi, gas e vapori
  • Struttura filetto maschio x manicotto
  • Diametro 1/2"
  • Materiale acciaio inossidabile 1.4571
  • Pressione massima di esercizio massimo 160 bar a 120°C, massimo 120 bar a 300°C, massimo 100 bar a 400°C

129,00 €*

157,38 € IVA inclusa.

Articolo pronto in
3 - 5 giorni lavorativi

sifone, attacco a saldare x attacco a saldare secondo DIN 16282 - Forma G in acciaio inossidabile 1.4571 con forma circolare / ricciolo 1/2"

WR03020103

sifone in acciaio inossidabile 1.4571 1/2" pollici con attacco a saldare x attacco a saldare, forma circolare / ricciolo per fluidi liquidi, gas e vapori

Caratteristiche tecniche

  • Sostanza fluidi liquidi, gas e vapori
  • Struttura attacco a saldare x attacco a saldare
  • Diametro 1/2"
  • Materiale acciaio inossidabile 1.4571
  • Pressione massima di esercizio massimo 160 bar a 120°C, massimo 120 bar a 300°C, massimo 100 bar a 400°C

73,70 €*

89,91 € IVA inclusa.

Articolo pronto in
3 - 5 giorni lavorativi

sifone 1/2" secondo DIN 16282 - Forma B in acciaio St35.8 con forma - U compatta

WR02010003

sifone 1/2" pollici in acciaio St35.8 con attacco a saldare x manicotto, forma - U compatta per fluidi liquidi, gas e vapori

Caratteristiche tecniche

  • Sostanza fluidi liquidi, gas e vapori
  • Struttura attacco a saldare x manicotto
  • Diametro 1/2"
  • Materiale acciaio St35.8
  • Pressione massima di esercizio massimo 160 bar a 120°C, massimo 120 bar a 300°C, massimo 100 bar a 400°C

26,30 €*

32,09 € IVA inclusa.

Articolo pronto in
3 - 5 giorni lavorativi

sifone secondo DIN 16282 - Forma B in acciaio inossidabile 1.4571 con forma - U 1/2"

WR01010103

sifone DIN 16282 - Forma B 1/2" pollici con attacco a saldare x manicotto, forma - U acciaio inossidabile 1.4571

Caratteristiche tecniche

  • Sostanza fluidi liquidi, gas e vapori
  • Struttura attacco a saldare x manicotto
  • Diametro 1/2"
  • Materiale acciaio inossidabile 1.4571
  • Pressione massima di esercizio massimo 160 bar a 120°C, massimo 120 bar a 300°C, massimo 100 bar a 400°C

110,60 €*

134,93 € IVA inclusa.

Articolo pronto in
3 - 5 giorni lavorativi

sifone, attacco a saldare x attacco a saldare secondo DIN 16282 - Forma F in acciaio inossidabile 1.4571 con forma - U 1/2"

WR01020103

sifone in acciaio inossidabile 1.4571 1/2" pollici con attacco a saldare x attacco a saldare, forma - U per fluidi liquidi, gas e vapori

Caratteristiche tecniche

  • Sostanza fluidi liquidi, gas e vapori
  • Struttura attacco a saldare x attacco a saldare
  • Diametro 1/2"
  • Materiale acciaio inossidabile 1.4571
  • Pressione massima di esercizio massimo 160 bar a 120°C, massimo 120 bar a 300°C, massimo 100 bar a 400°C

76,40 €*

93,21 € IVA inclusa.

Articolo pronto in
3 - 5 giorni lavorativi

Sifoni in acciaio inossidabile o acciaio conformi a DIN 16282

Per garantire la longevità dei sifoni, questi sono realizzati esclusivamente in acciaio o acciaio inossidabile 1.4571, i tubi non presentano saldature per evitare possibili danneggiamenti. L'attacco è costituito da una filettatura da ½“ pollice. Il collaudo e la produzione vengono eseguiti conformemente a DIN16282. Le dimensioni esatte e le informazioni sul campo di pressione e l'intervallo di temperatura sono presenti nelle rispettive schede tecniche nella sezione dedicata ai dettagli dell'articolo. I sifoni sono disponibili da NieRuf in tre design e tre diverse forme: i tubi sono disponibili con filetto maschio x manicotto, attacco a saldare x manicotto e attacco a saldare x attacco a saldare. Tutti i design possono essere realizzati sia circolari, sia a forma di U che a forma di U piatta. La forma a “U” viene utilizzata per la riduzione della pressione in orizzontale, la forma circolare per la riduzione della pressione in verticale. L'installazione o lo smontaggio devono essere effettuati solo quando l'intero sistema è depressurizzato. Altrimenti il fluido potrebbe fuoriuscire in modo incontrollato e diventare così estremamente pericoloso. L'attacco e/o il collegamento possono essere effettuati tramite un raccordo a T all'interno della tubazione o tramite una filettatura saldata sul tubo/serbatoio.

Sifoni a forma di U o circolari

Consegniamo alla vostra azienda o direttamente al cantiere entro 1-2 giorni lavorativi. Inoltre, è possibile beneficiare del servizio di consegna rapida tramite il nostro negozio online. Ovviamente l'ordine può essere effettuato anche tramite fax, e-mail o posta. L'efficiente filtro nel nostro negozio online vi aiuta a trovare ancora più velocemente il sifone in acciaio o acciaio inossidabile adatto alle vostre esigenze ad un prezzo conveniente. I prezzi possono presenti nella panoramica del prodotto o direttamente nella sezione dedicata ai dettagli dell'articolo. I file Step-3D (stp) corrispondenti sono inoltre disponibili tramite download gratuito. Potete integrare il modello 3D rapidamente e facilmente nel tuo programma CAD. Se avete bisogno di aiuto per scegliere il sifone adatto o un file Step per il programma CAD, non esitate a contattarci al nostro numero di assistenza gratuito: +49 7143 / 9666-907.
